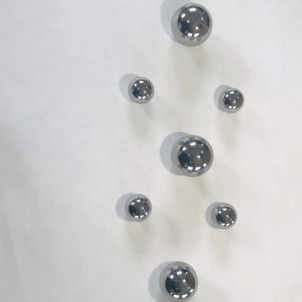

35.5 مم (1.397635 ") ، كرة معدنية صلبة من الفولاذ المقاوم للصدأ للبيع الساخنة لتحملها

35.5 ملم (1.397635 بوصة)، حار بيع الكرة المعدنية الصلبة الفولاذ المقاوم للصدأ لتحمل

مقدمة

عادة ما يتم إنتاج كرات الفولاذ المقاوم للصدأ من خلال عملية تزوير الفولاذ المقاوم للصدأ.في الوقت الحاضر ، كرات الفولاذ المقاوم للصدأ شائعة الاستخدام هي 201 ، 302 ، 304 ، 316 ، 316L ، 420 ، 440 درجة مئوية.

وفقًا لحالة المنظمة ، يتم تقسيم الفولاذ المقاوم للصدأ عادةً إلى فولاذ مارتينسيتي ، فولاذ حديد ، فولاذ أوستنيتي ، فولاذ مقاوم للصدأ أوستنيتي (مزدوج) وفولاذ مقاوم للصدأ مقاوم للترسيب.بالإضافة إلى ذلك ، وفقًا للتكوين يمكن تقسيمها إلى: فولاذ مقاوم للصدأ من الكروم والنيكل والكروم والفولاذ المقاوم للصدأ والنيتروجين والنيتروجين والكروم وما إلى ذلك.

الخصائص الرئيسية

قابلية اللحام ، أداء التلميع ، مقاومة الحرارة ، مقاومة التآكل

أ- من بينها ، العوامل الرئيسية التي تؤثر على أداء التلميع هي كما يلي:
عيوب سطحية بالمواد الأولية.مثل الخدوش والتنقر والتخليل وما إلى ذلك.
مشكلة الخامات.إذا كانت الصلابة منخفضة جدًا ، فلن يكون من السهل التلميع أثناء التلميع (BQ ليس جيدًا) ، وإذا كانت الصلابة منخفضة جدًا ، فسيظهر قشر البرتقال بسهولة على السطح أثناء الرسم العميق ، مما سيؤثر على BQ.BQ مع صلابة عالية جيدة نسبيًا.
③ بعد الرسم العميق ، ستظهر بقع ونتوءات سوداء صغيرة على سطح المنطقة المشوهة للغاية ، مما سيؤثر على BQ.

ب.تشير مقاومة الحرارة إلى قدرة الفولاذ المقاوم للصدأ على الحفاظ على خصائصه الفيزيائية والميكانيكية الممتازة في درجات حرارة عالية.

ج.عندما لا يقل عدد ذرات الكروم في الفولاذ عن 12.5٪ ، فإن جهد القطب الكهربائي للصلب قد يتغير فجأة من احتمال سلبي إلى جهد إيجابي.منع التآكل الكهروكيميائي.

تكوين الهيكل

تقل مقاومة الفولاذ المقاوم للصدأ للتآكل مع زيادة محتوى الكربون.لذلك ، فإن محتوى الكربون في معظم أنواع الفولاذ المقاوم للصدأ منخفض ، والقيمة القصوى لا تتجاوز 1.2٪ ، و ωc (محتوى الكربون) لبعض الفولاذ أقل من 0.03٪ (على سبيل المثال ، 00Cr12).عنصر السبائك الرئيسي في الفولاذ المقاوم للصدأ هو الكروم (الكروم).فقط عندما يصل محتوى Cr إلى قيمة معينة ، يكون للفولاذ مقاومة للتآكل.لذلك ، يحتوي الفولاذ المقاوم للصدأ عادةً على نسبة الكروم (الكروم) بنسبة 10.5٪ على الأقل.يحتوي الفولاذ المقاوم للصدأ أيضًا على عناصر مثل Ni و Ti و Mn و N و Nb و Mo و Si و Cu.

مغناطيسي

النوع الأوستنيتي غير مغناطيسي أو مغناطيسي ضعيف ، والمارتنسيت والفريت مغناطيسي.بعد أن يعمل الأوستينيت على البارد ، سيتحول هيكله أيضًا إلى مارتينسيت ، وستصبح الخصائص المغناطيسية أكبر.لذلك ، فإن طريقة التمييز بين جودة وأصالة الفولاذ المقاوم للصدأ من خلال امتزاز المغناطيس أحادية الجانب وخاطئة.

طريقة تعليم الفولاذ المقاوم للصدأ الدولية

يستخدم المعهد الأمريكي للحديد والصلب ثلاثة أرقام للإشارة إلى درجات قياسية مختلفة من الفولاذ المقاوم للصدأ القابل للتغوير.فيما بينها:
يتم تمييز الفولاذ الأوستنيتي بأرقام سلسلة 200 و 300.على سبيل المثال ، يتم تمييز بعض أنواع الفولاذ الأوستنيتي غير القابل للصدأ الشائعة بالرموز 201 و 304 و 316 و 310.
يتم تمثيل الفولاذ المقاوم للصدأ الفريتي والمارتنسيتي بالأرقام في سلسلة 400.
③ يتميز الفولاذ الفريتي المقاوم للصدأ بـ 430 و 446 ، والفولاذ المارتينزيت المقاوم للصدأ مميز بـ 410 و 420 و 440 درجة مئوية.
④ عادةً ما يتم تسمية دوبلكس (الفريت الأوستينيت) ، والفولاذ المقاوم للصدأ ، والفولاذ المقاوم للصدأ المقوى بالترسيب ، والسبائك العالية التي تحتوي على نسبة أقل من 50٪ من الحديد بأسماء براءات الاختراع أو العلامات التجارية.
